噴烤漆過程中主要的污染物是油漆中的有機溶劑和稀釋劑揮發所產生的有機氣體。
根據我公司大量處理該類廢氣的經驗，最有效的方法是吸附法與光氧催化的綜合治理，根據維修企業的實際情況，綜合考慮各因素，采取以下治理工藝：
干式過濾＋活性炭吸附＋光氧催化
第一級是干式過濾，第二級是活性炭吸附，第三級是光氧催化處理。
（1）干式過濾：氣體中含有的粉塵及少量易粘附物質，由干式過濾裝置進行過濾處理；
（2）活性炭吸附：有機廢氣中的苯系物通過活性炭吸附凈化。活性炭塔采用多層抽屜式結構，它適用于大流量低濃度有機廢氣吸附，吸附塔中的TF高效活性炭，比表面積（吸附面積）高達500-1500㎡/g；表面積大，因而具有很高的表面活性和吸附能力。排出的低濃度有機氣體被吸附在它的活性表面上，達到凈化目的。
（3）光氧催化處理：通過紫外線光源對揮發性有害廢氣的分子鏈進行凈化。一、運用253.7納米波段光切割、斷鏈、燃燒、裂解廢氣分子鏈，改變分子結構；二、取185納米波段光對廢氣分子進行催化氧化，使破壞后的分子或中子、原子以O(shè)3進行結合，使有機或無機高分子惡臭化合物分子鏈，在催化氧化過程中，轉變成低分子化合物CO2、H2O等；三、根據不同的廢氣成分配置7種以上相對應的惰性催化劑，催化劑采用蜂窩狀金屬網孔作為載體，全方位與光源接觸，惰性催化劑在338納米光源以下發生催化反應，放大10-30倍光源效果，使其與廢氣進行充分反應，縮短廢氣與光源接觸時間，從而提高廢氣凈化效率，催化劑還具有類似于植物光合作用，對廢氣進行凈化。

最后，通過三重處理的氣體經風機抽排到大氣中。
3.2工藝流程圖

3.3 工藝說明
   廢氣經過地棉過濾、進風口的M式過濾網過濾及吸附塔內玻璃纖維棉過濾后，進入活性炭吸附塔進行吸附，之后進入光氧催化反應柜進行催化處理，最后經風機抽排到戶外，有機廢氣排放達到或超過國標要求。
注：活性炭吸附飽和后可在活性炭吸附床上再生（再生設備需要另購）或進行更換。

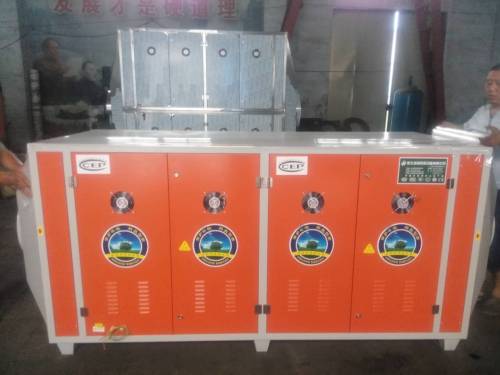

3.4 平面圖、布置圖及實物圖

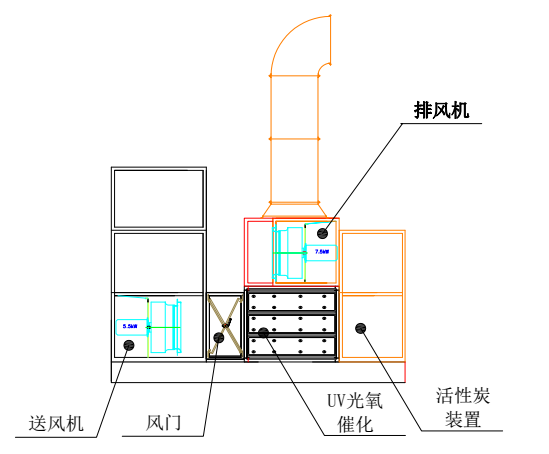

3.4.1 廢氣治理裝置及引風裝置平面圖
